Zieleinrichtungen für die Schulwaffe B18

Das Ziel dieser Abschlussarbeit bestand darin, eine Zielfernrohrmontage für die Schulwaffe B18 zu entwickeln und zu fertigen.

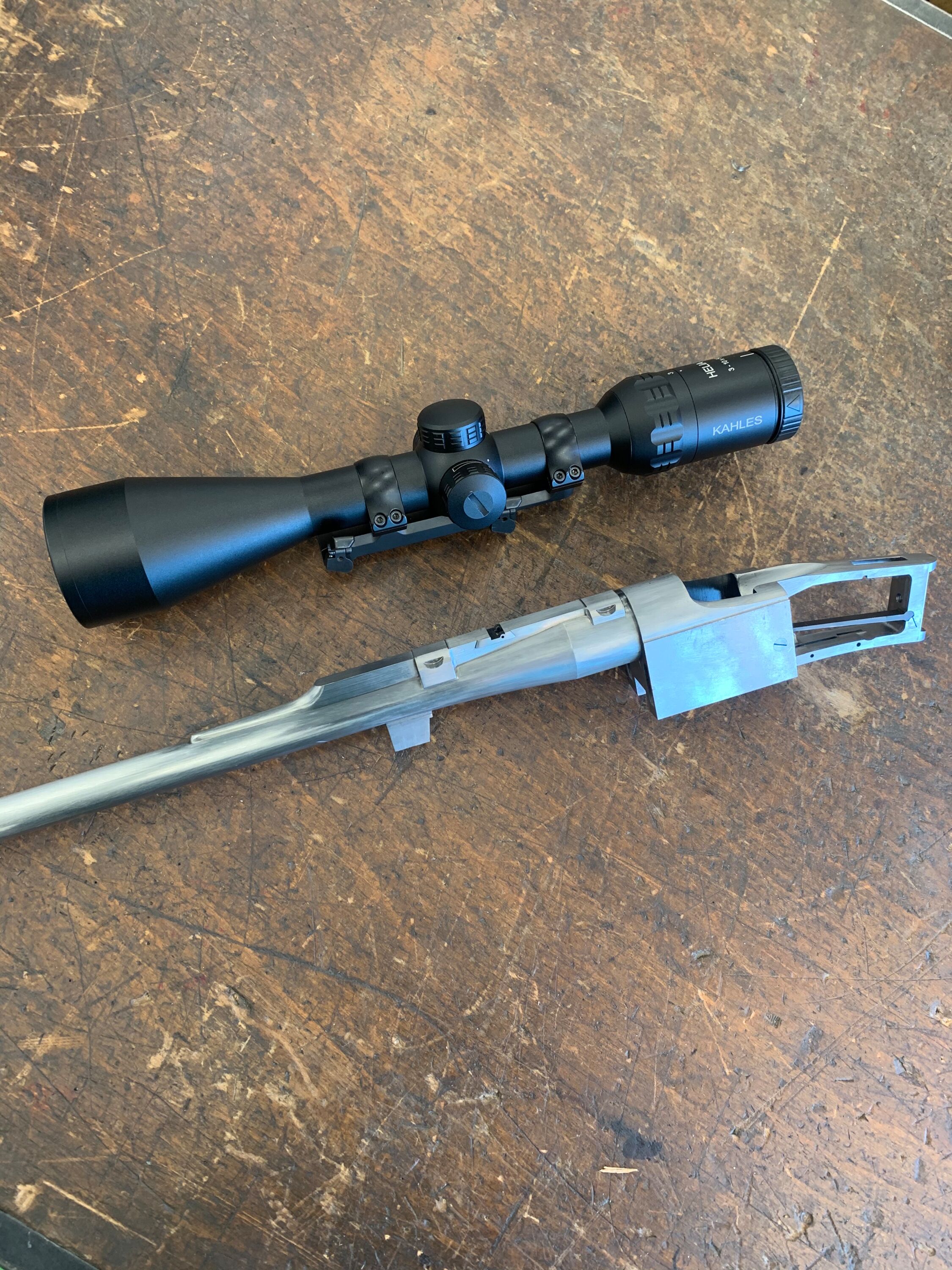

Hauptaugenmerk lag hierbei auf der einfachen Reproduzierbarkeit und Kosteneffizienz. Als Montageart entschied man sich für eine Sattelmontage der Firma Blaser. Hauptbestandteil der Arbeit ist die Montageschiene, die auf den Lauf der Waffe Weich aufgelötet wurde und über die Schnittstellen der Sattelmontage verfügt. Diese wurde von der Projektgruppe konstruiert und mittels einer 5-Achs CNC-Fräsmaschine gefräst. Des Weiteren wurden Mündungsgewinde auf die Schulwaffen der Projektmitglieder geschnitten und eine offene Visierung auf den Waffen angebracht. Das Korn der offenen Visierung ist in den Mündungsgewindeschoner integriert und lässt sich dadurch bei Verwendung eines Schalldämpfers abschrauben.

Die Ziele der einfachen Reproduzierbarkeit und Kosteneffizienz wurden erreicht. Die Montageschiene ist ohne großen Fertigungs- und Kostenaufwand auf der Schulwaffe B18 anzubringen. Ebenso ist es von Vorteil, dass die Blaser-Sattelmontage wiederholgenau auf- und abgenommen werden kann und ein Zielfernrohrwechsel ohne großen Arbeits- und Werkzeugaufwand möglich ist.
